脉冲式编码器测试仪

SC-RBM脉冲式编码器测试仪解决汽车编码器，音响编码等各领域的编码器的测试不准的问题，精准测量相位，毛刺等功能，并提供分选判断结果，可以实现自动化测试提高生产效率。应用航天航空，研究所，各大院校，工厂生产的各种检测所需，受到使用者的一致认可。

功能和指标:

测试编码器脉冲范围：AC/BC型10～28；ABCD型10～20；

测试转速：快速：1圈/1秒；慢速：2圈/秒；

测试设置:（测试方式=单次、测试要求=简单）

1．相位差测试：T1、T2、T3、T4的min、max时间或步数；

2．脉冲数测试；

3．编码器通断顺序测试；

4．A、B、C短路测试；注：【顺序】测试不进行短路测试；

5．顺时针、逆时针波形显示；

6．测试1~测试4判断测试；注：只对选择显示的波形进行测试判断；

仪器设置二：测试方式=单次、测试要求=全面

1．相位差测试：T1、T2、T3、T4的min、max时间或步数；

2．脉冲数测试；

3．编码器通断顺序测试；

4．A、B、C短路测试；注：【顺序】测试不进行短路测试；

5．测试1~测试4判断测试；注：只对选择显示的波形进行测试判断；

6．(CB-ON)min、|(CB-ON)max-(CB-ON)min|=Δ|CB-ON|脉宽测试；

7．(CB-OFF)min、|(CB-OFF)max-(CB-OFF)min|=Δ|CB-OFF|脉宽测试；

8．(CA-T)min脉宽测试；

9．毛刺t1、t2、t3测试；

10．顺时针、逆时针波形显示；

11．编码器测试完成自动回原点；

12．测试1~测试9判断测试；注：对顺、逆时针波形同时进行测试判断；

测试设置三：（测试方式=老化）

1．顺时针、逆时针转一圈为一次，次数范围1~49999；

2．老化测试过程中判断报警条件，不合格，自动暂停；

3．老化测试过程到达设定次数，自动暂停；

测试设置四：（测试方式=连续）

1．顺时针、逆时针转一圈为一次，启动测试后连续旋转测试；

2．测试过程中判断报警条件，不合格，自动暂停；

仪器启动测试：

1．按仪器面板键盘区的〔触发〕键；

2．HANDLER接口的PLC接口给一个“启动”信号；

3．HANDLER接口的脚踏开关引脚给一个“启动”信号；

参数存储：仪器共有四个文件组，可以分别保存四组快/慢速参数数据；

仪器键盘有键盘锁功能；

分析测试：测试数据和波形图由PC显示并打印；（另购）

仪器显示和设置为七寸彩色液晶屏；

报警方式：报警显示和讯响，HANDLER接口有合格信号输出；

测试模式=常规（AC/BC型编码器测试）

T1、T2、T3、T4测试波形示意图

注：T1、T2、T3、T4均可以设置上、下限值并进行判断。

t1杂讯、t2滑动杂讯、t3杂讯测试波形示意图

注：上面t1、t2、t3统称为毛刺。

注：t1、t2、t3均可以设置最大值并进行判断。

测试要求选择【全面】，仪器增加测试如下6项：

1．(CB-ON)min：CB-ON的最小值；

2．(CB-OFF)min：CB-OFF的最小值；

3．Δ|CB-ON|min：CB-ON的|最大值-最小值|；

4．Δ|CB-OFF|min：CB-OFF的|最大值-最小值|；

5．(CA-T)min：CA-T的最小值；

6．t1、t2、t3毛刺最大值（最新软件版本可以选择某项不进行限值判断）；

-

测试模式=顺序（ABCD型编码器测试，默认器件路数=3）

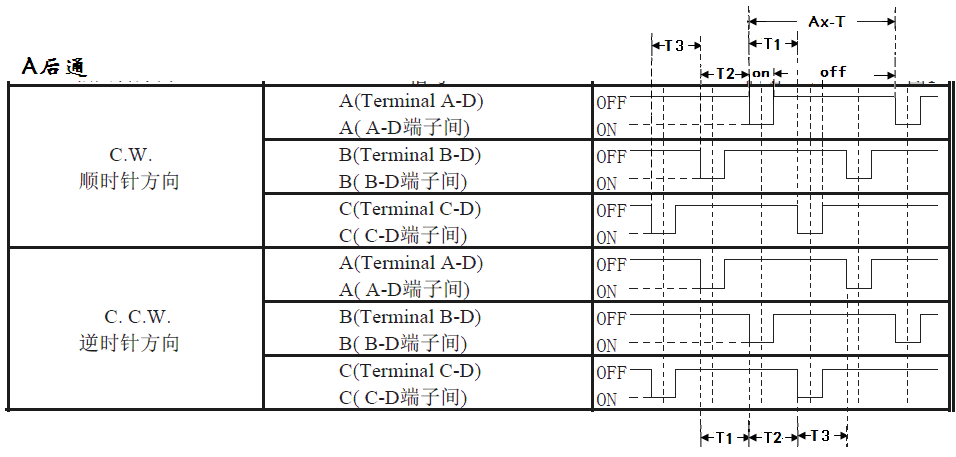

ABCD测试波形中各对应测试参数示意图

注：T1、T2、T3均可以设置上、下限值并进行判断。默认器件路数=3；

测试要求选择【全面】，仪器增加测试如下6项：

1．(Ax-ON)min：AD-ON的最小值；

2．(Ax-OFF)min：AD-OFF的最小值；

3．Δ|Ax-ON|min：AD-ON的|最大值-最小值|；

4．Δ|Ax-OFF|min：AD-OFF的|最大值-最小值|；

5．(Ax-T)min：AD-T的最小值；

6．t1、t2、t3毛刺最大值；

t1杂讯、t2滑动杂讯、t3杂讯测试波形示意图

注：上面t1、t2、t3统称为毛刺。

注：t1、t2、t3均可以设置最大值并进行判断。

-

测试要求选择【全面】，仪器增加测试如下6项：

1．(CB-ON)min：CB-ON的最小值；

2．(CB-OFF)min：CB-OFF的最小值；

3．Δ|CB-ON|min：CB-ON的|最大值-最小值|；

4．Δ|CB-OFF|min：CB-OFF的|最大值-最小值|；

5．(CA-T)min：CA-T的最小值；

6．t1、t2、t3毛刺最大值（最新软件版本可以选择某项不进行限值判断）；

-

测试模式=顺序（ABCD型编码器测试，默认器件路数=3）

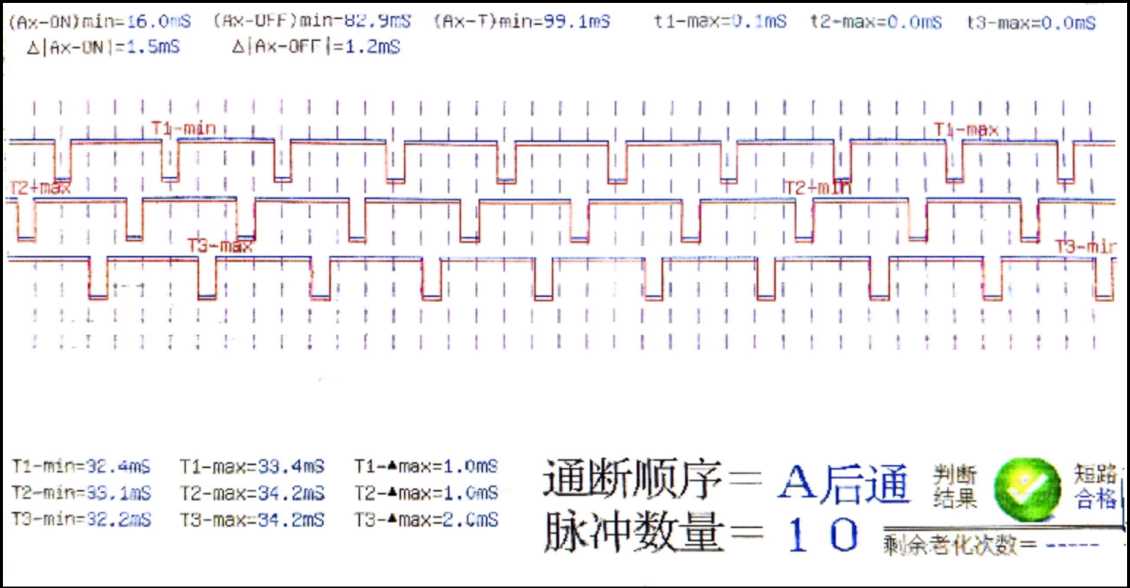

ABCD测试波形中各对应测试参数示意图

注：T1、T2、T3均可以设置上、下限值并进行判断。默认器件路数=3；

测试要求选择【全面】，仪器增加测试如下6项：

1．(Ax-ON)min：AD-ON的最小值；

2．(Ax-OFF)min：AD-OFF的最小值；

3．Δ|Ax-ON|min：AD-ON的|最大值-最小值|；

4．Δ|Ax-OFF|min：AD-OFF的|最大值-最小值|；

5．(Ax-T)min：AD-T的最小值；

6．t1、t2、t3毛刺最大值；

t1杂讯、t2滑动杂讯、t3杂讯测试波形示意图

注：上面t1、t2、t3统称为毛刺。

注：t1、t2、t3均可以设置最大值并进行判断。
